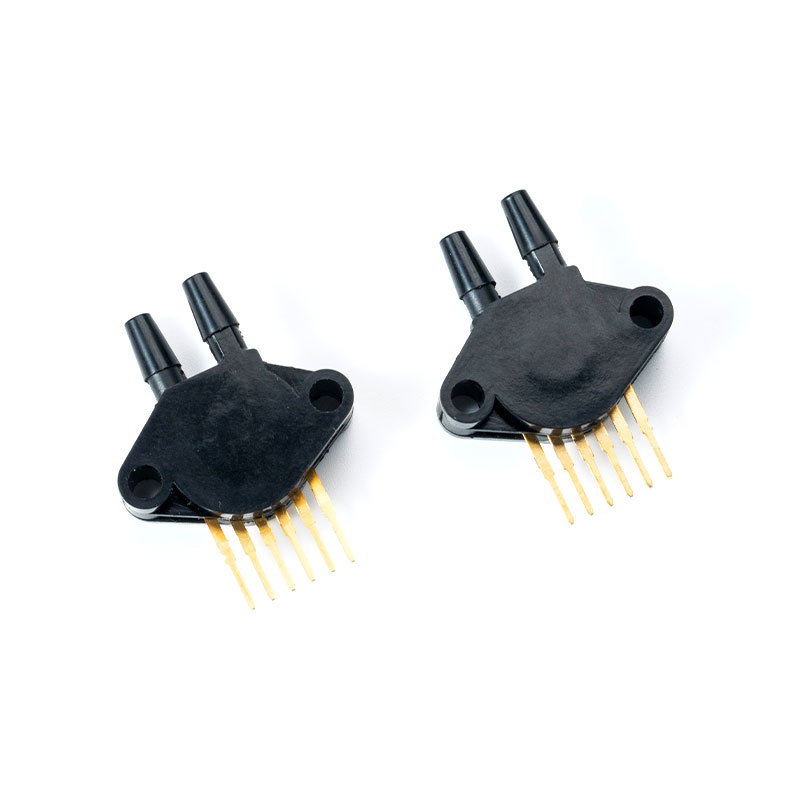

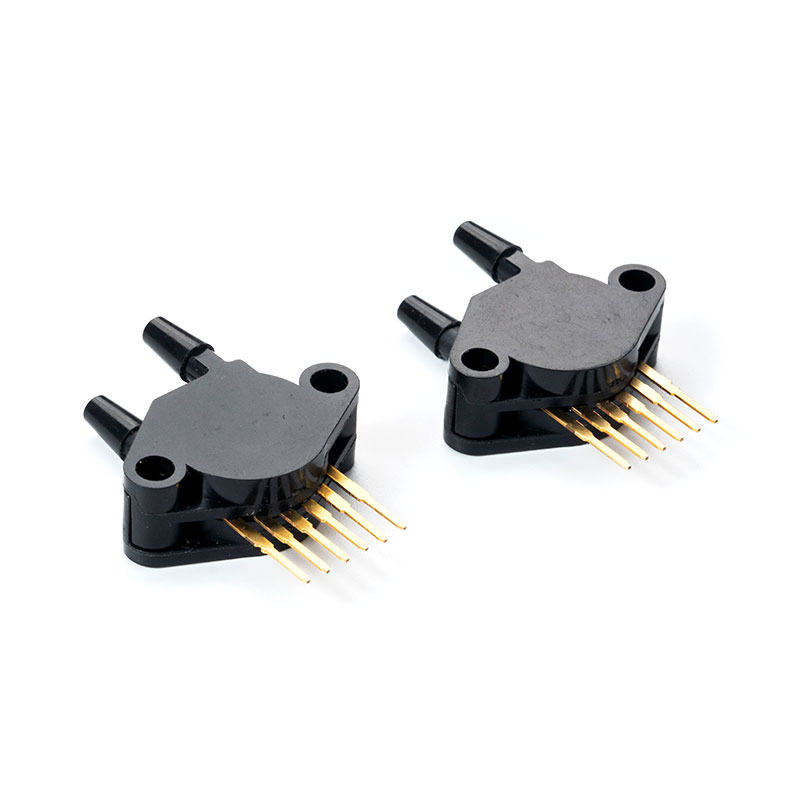

MCP5XXXDP-sarjassa on integroitu piipaineanturi
Signaalin ilmastointi, lämpötilan kompensointi ja kalibrointi
1 Yleinen kuvaus
Pietsoresistiiviset MCP5XXXDP-anturit ovat monoliittisia piipaineantureita. MCP5XXXDP on suunniteltu monenlaisiin sovelluksiin, erityisesti sovelluksiin, joissa käytetään mikro-ohjainta tai mikroprosessoria, joissa on analogia-digitaalitulot. Tässä muuntimessa yhdistyvät edistyneet mikrotyöstötekniikat, ohutkalvometallointi ja bipolaarinen käsittely tuottaakseen tarkan, korkean tason analogisen lähtösignaalin, joka on verrannollinen käytettyyn paineeseen.
2 Ominaisuudet ja edut
1. Valinnainen painealue: 0kpa ~ 700kpa
2. Paineen tyyppi
Absoluuttinen: Sisäinen alipainereferenssi ja lähtö ovat verrannollisia absoluuttiseen paineeseen
Mittaripaine: Ilmakehän paineen perusteella se tuottaa tehon ja ilmanpaineen muutoksen
suhteellinen
Paine-ero: Mahdollistaa paineen mittaamisen kahdessa paineportissa
3. Lämpötilakompensoitu yli 10 °C - 60 °C
4. Varastointilämpötila -40°C - 125°C
5. Materiaali: Kestävä integroitu epoksikotelo, käytetty ilmaventtiilin kuori, korkean lämpötilan nylon
6. Lähtösignaali: Analoginen signaali
3 Soveltamisalat
1. Lääketiede: monitorit, anestesiakoneet, verenanalyysilaitteet, kaasukromatografia, kaasulaitteet, osastoilmanpaine, munuaisdialyysilaitteet, sumuttimet, pneumaattiset säätimet, hengityslaitteet, uniapnealaitteet, spirometrit, ventilaattorit
2. Teollisuus: Barometrisen paineen mittaus, droonit, mittauskalibraattorit, kaasukromatografia, kaasun mittauslaitteet, lähettimet, sisäilman laatu, biotieteet, pneumaattinen ohjaus, sääilmapallot.
Tilausopas
| Tuotteen malli | Mittausalue (kPa) | Jännitteen lähtöalue (V) | Tarkkuus | Paineen tyyppi | Jännitevirtalähde | ||||
| Po | Pr | OL | OH | Ehdoton | Mittaripaine | Paine-ero | |||
 | Mittausalue (kPa) | Jännitteen lähtöalue (V) | Tarkkuus | Ehdoton | Mittaripaine | Paine-ero | Virtalähde | ||
| MCP4250DP | 0 | 250 | 0.2 | 4.9 | ±1,4 % | ● | 5V | ||
| MCP5050DP | 0 | 50 | 0.2 | 4.7 | ±2,5 % | ● | 5V | ||
| MCP5100DP | 0 | 100 | 0.2 | 4.7 | ±2,5 % | ● | 5V | ||
| MCP5500DP | 0 | 500 | 0.2 | 4.7 | ±2,5 % | ● | 5V | ||
| MCP5700DP | 0 | 700 | 0.2 | 4.7 | ±2,5 % | ● | 5V | ||
Painetunnistin on perustavanlaatuinen ominaisuus, joka yhdistää fyysisen ja digitaalisen maailman ja mahdollistaa kaiken sääennusteesta hengenpelastaviin lääketieteellisiin toim...
Näytä lisää
Roolin ymmärtäminen MCP-absoluuttinen/mittari/paine-eroanturi nykyaikaisissa mittausjärjestelmissä Painepohjaisten mittaustekniikoiden kehitys on muokannut uudelleen t...
Näytä lisää
Ilmailu-, miehittämättömien ilma-alusten (UAV) suunnittelussa ja korkean merenpinnan teollisuuden valvonnassa paineenmittauksen tarkkuudesta ei voida neuvotella. Korkeuden kasva...
Näytä lisää
Ydinteknologia demystified: analogisista signaaleista digitaaliseen dataan Lukemattomien nykyaikaisten laitteiden ytimessä teollisuusohjaimista sääasemiin on kriittinen käänn...
Näytä lisää
Meillä on standardoidut tuotantolinjat ja kyky valvoa laatua koko prosessin ajan prototyyppien valmistuksesta massatuotantoon, kattaen kaikki osa-alueet, kuten pakkaukset, hitsauksen, lämpötilakompensoinnin ja suorituskyvyn kalibroinnin.
Standardoitu tehdas kattaa 2 000 neliömetrin alueen ja sillä on kapasiteettia massatuotantoon.
Lämpötilakompensointi ja kalibrointi koko prosessin ajan; RoHS-yhteensopiva. Esimerkiksi MCP-H10 tarjoaa ±1,5 %:n VFSS-tarkkuuden, kun taas MCP/V-sarjan tarkkuusalue on ±1,5 % - ±2,5 %, mikä varmistaa vakaan ja tarkan signaalin ulostulon.
Pystymme reagoimaan nopeasti räätälöityihin tarpeisiin pakkauksen, painealueen ja tulostusmuodon suhteen.
Mems Techillä on yli 14 vuoden kokemus paineantureiden alalta.
