Sähköiset tiedot (MCP-H10)
| Ominaista | Symboli | Min | Typ | Max | Yksikkö |
| Jännite @ Vs = 5,0 V (MCP-H10-A-sarja) | V S | 4.75 | 5 | 5.25 | VDC |
| Jännite @ Vs = 3,3 V (MCP-H10-B-sarja) | V S | 3 | 3.3 | 3.6 | VDC |
| Toimintavirta | Io | — | 3 | mADC | |
| Tarkkuus (0 ℃ - 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC resoluutio | RES ADC | — | 24 | — | vähän |
| DAC resoluutio | RES DAC | — | 12 | — | vähän |
| Taajuus | F sys | 1 | MHz | ||
| Vastausaika | t R | — | 2.5 | — | mS |
| Aloitusaika | — | — | 100 | — | mS |
| ESD-suojaus | — | — | 2 | — | KV |

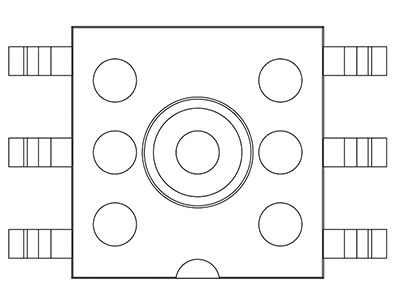

Pakkauksen ja PminäN-koodin määritelmä (H11-tietolehti)
| kuvata | Eminä. | Pin määritelmä | selittää | ||
 | 1 | N/C | roikkua ilmassa | ||
| 1 | 6 | 2 | SDA | I 2 C-sarjan kaksisuuntainen datanasta | |
| 2 | 5 | 3 | SCL | I 2 C-sarjakellon tulonasta | |
| 3 | 4 | 4 | VDD | virtalähde | |
| 5 | GND | perusteita | |||
| 6 | N/C | roikkua ilmassa | |||
Absoluuttinen maksimiluokitus (H11Tietolehti)
| Parametri | merkki | minimi | tyypillinen | maksimi | yksikkö | muistiinpanoja |
| jännite | VDD | -0.3 | 5.8 | V | ||
| Digitaalinen pin jännite | Vio , kaivaa | -0.3 | VDD 0.3 | V | 25°C | |
| Ylikuormituspaine | Pproof | 2X | kPaG | |||
| räjähdyspaine | Pburst | 3X | kPaG | |||
| ESD-suojaus | HBM | 4 | kV | |||
| varastointilämpötila | Tstg | -40 | 125 | °C |
Suositeltu työn laajuus (H11Tietolomake)
| Parametri | merkki | minimi | tyypillinen | maksimi | yksikkö | muistiinpanoja |
| Virtalähteen jännite 1 | VDD | 3.0 | 5 | 5.5 | V | |
| Toimintaväli | Prange | -100 | 1000 | kPa | Saatavilla useita valikoimavaihtoehtoja | |
| toimintalämpötila | Topr | -20 | 85 | °C |
