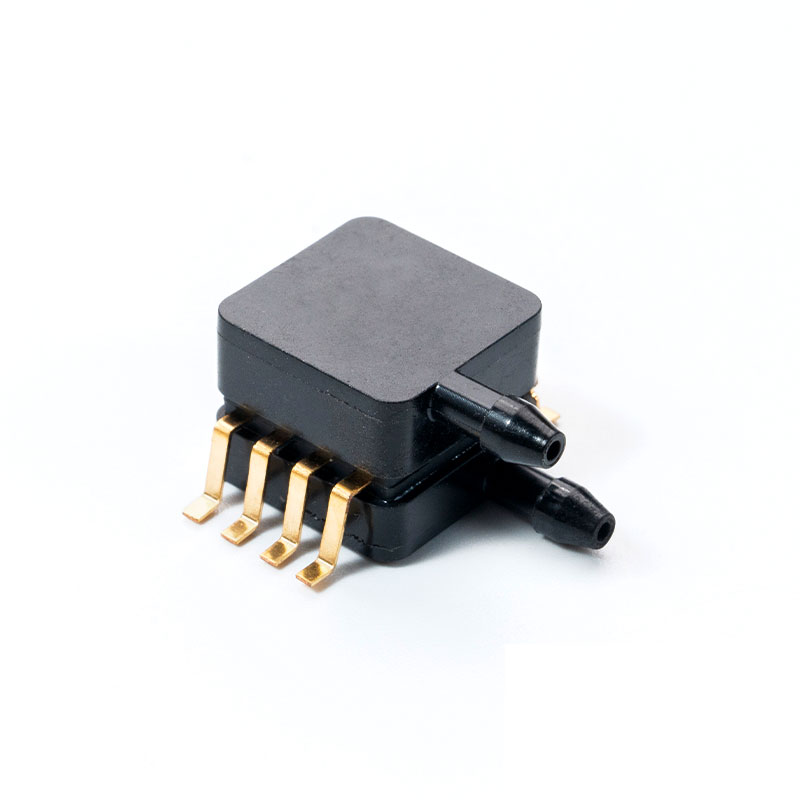

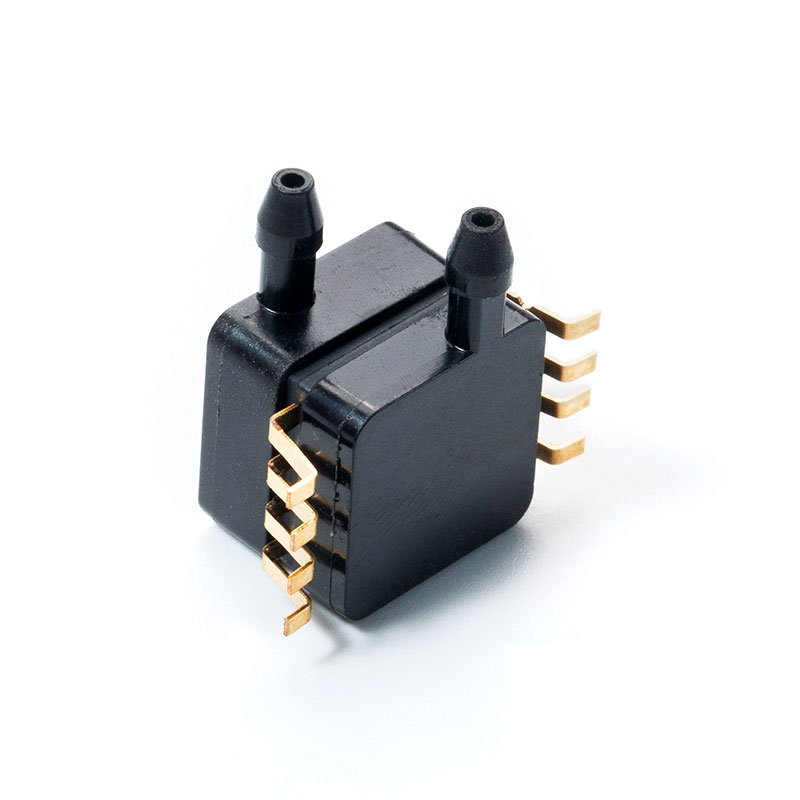

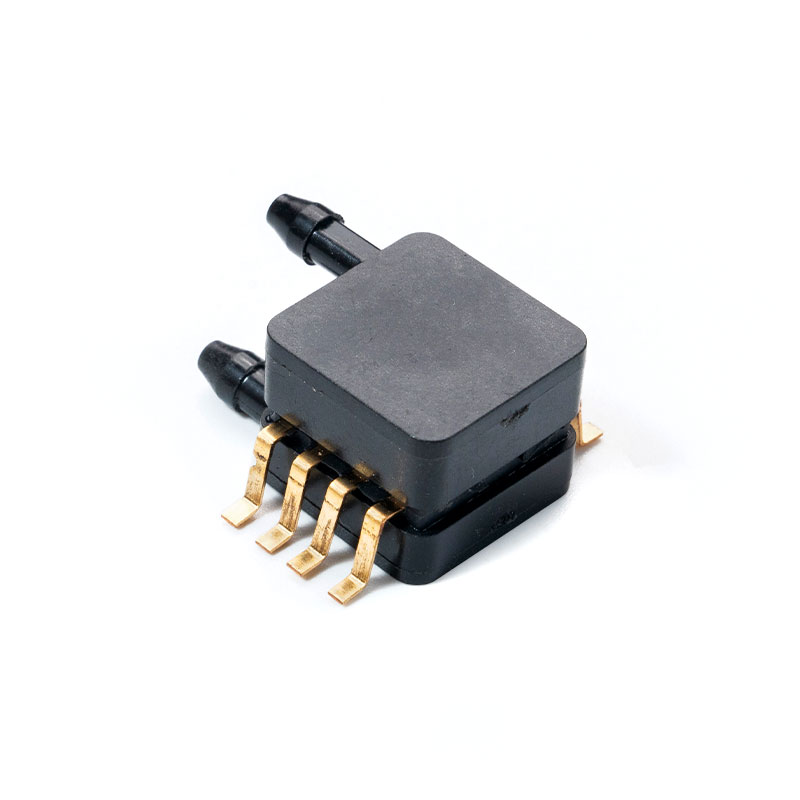

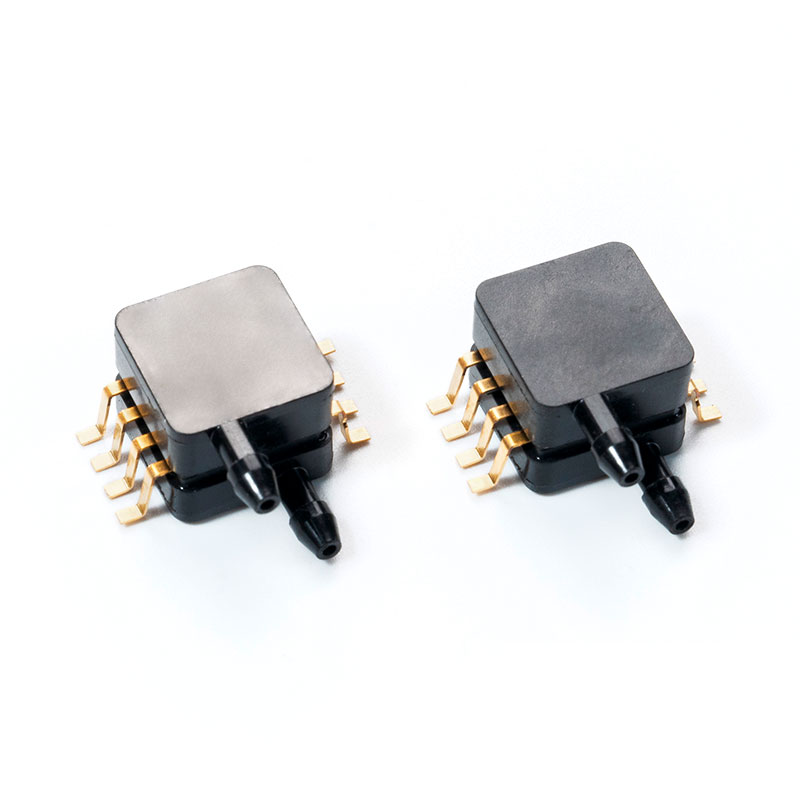

1. Yleiset tiedot
Taulukko 1. Rajaparametrit
| Ominaista | Min. | Max. | Yksikkö |
| Syöttöjännite (Vsyöttö) | -0.3 | 6 | Vdc |
| Varastointilämpötila | -40 | 125 | ℃ |
Taulukko 2. Paineen tyyppi
| Paineen tyyppi | kuvaus |
| Ehdoton | Teho on verrannollinen käytetyn paineen ja sisäänrakennetun referenssityhjiön väliseen eroon |
| Mittaripaine | Teho on verrannollinen käytetyn paineen ja ilmakehän (ympäristön) paineen eroon |
| Paine-ero | Lähtö on verrannollinen kuhunkin porttiin kohdistetun paineen eroon (portti 1 – portti 2). |
2. Analogilähdön tekniset parametrit
Taulukko 3. Analogialähdön tekniset tiedot
(VS = 5,0 Vdc, TA = 25 °C, ellei toisin mainita.)
| Ominaista | merkki | Min. | Typ. | Max. | Yksikkö |
| Painealue 1 | P OP | -5 | 100 | kPa | |
| Syöttöjännite 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Syöttövirta | minä o | - | 3 | 10 | mAdc |
| Painepoikkeama3 (10 °C - 60 °C) @ VS = 5,0 volttia | 0.155 | 0.2 | 0.245 | ||
| Täyden mittakaavan tuotanto 4 | 4.655 | 4.7 | 4.745 | ||
| Full Scale Span (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Tarkkuus 6 | - | - | 0.025 | - | |
| Herkkyys | 0.45 | V/kPa | |||
| Käyttölämpötila-alue | Tstg | - 40 | - | 85 | °C |
| Vastausaika 7 | t R | - | 2.5 | - | ms |
| Käynnistysaika 8 | 100 | ms |
1. 1,0 kPa (kiloPascal) on 0,145 psi.
2. Laite on ratiometrinen tällä määritellyllä herätealueella.
3. Offset (Voff) määritellään lähtöjännitteeksi pienimmällä nimellispaineella.
4. Täyden mittakaavan lähtö (VFSO) määritellään lähtöjännitteeksi suurimmalla tai täydellä nimellispaineella.
5. Täyden mittakaavan alue (VFSS) määritellään algebrallisena erona täydessä nimellispaineessa olevan lähtöjännitteen ja miniminimellispaineen lähtöjännitteen välillä.
6. Tarkkuus (virhebudjetti) koostuu seuraavista:
• Lineaarisuus: Lähtöpoikkeama suoraviivaisesta suhteesta paineen kanssa määritetyllä painealueella.
• Lämpötilahystereesi: Lähtöpoikkeama missä tahansa käyttölämpötila-alueen lämpötilassa sen jälkeen, kun lämpötila on vaihdettu minimi- tai maksimikäyttölämpötilapisteisiin ja niistä pois nollapaine-eron ollessa käytössä.
• Painehystereesi: Lähtöpoikkeama millä tahansa paineella määritetyllä alueella, kun tämä paine vaihdetaan minimi- tai enimmäisnimellispaineeseen ja siitä pois 25 °C:ssa.
• TcSpan: Lähtöpoikkeama lämpötila-alueella 10–60 °C suhteessa 25 °C:seen.
• TcOffset: Lähtöpoikkeama käytettäessä pienintä nimellispainetta lämpötila-alueella 10–60 °C suhteessa 25 °C:seen.
• Variation from Nominal: Poikkeama nimellisarvoista poikkeamalle tai täyden asteikon mitta-alueelle prosentteina VFSS:stä 25 °C:ssa.
7. Vasteaika määritellään ajaksi, jonka kuluessa lähdön inkrementaalinen muutos muuttuu 10 %:sta 90 %:iin sen lopullisesta arvosta, kun siihen kohdistuu määrätty paineen muutos.
8. Lämpenemisaika määritellään ajaksi, joka vaaditaan, jotta tuote saavuttaa määritellyn lähtöjännitteen paineen stabiloitumisen jälkeen.
