Yleinen kuvaus

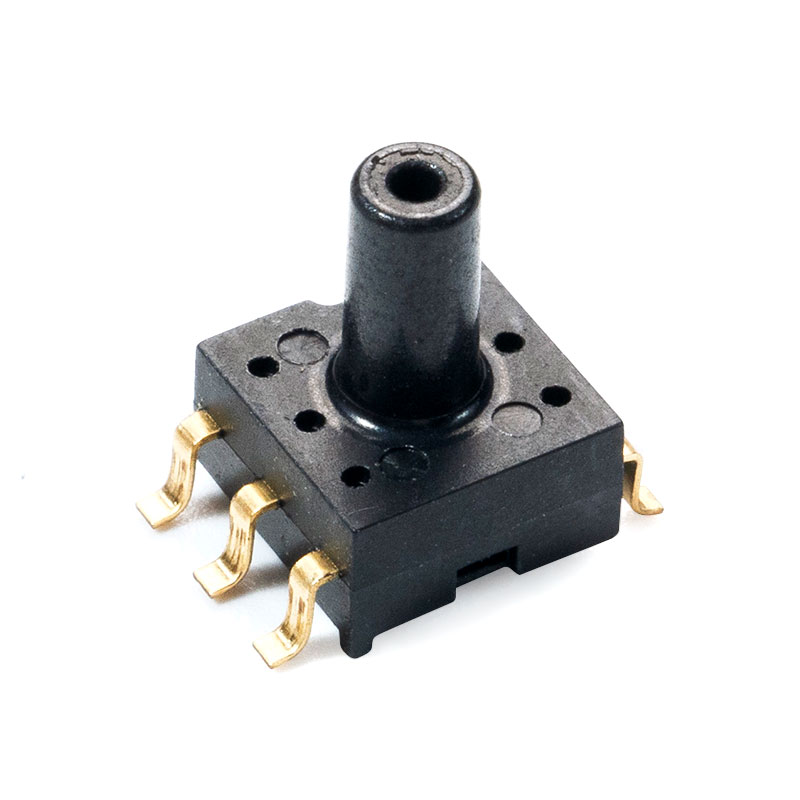

MCP-H10-sarja on pienikokoinen paketti (SOP), jossa on suutin, joka integroi signaalin vahvistuksen, epälineaarisuuden ja lämpötilan kompensoinnin piipietsoresistiivisille paineantureille. MCP-H10-sarjan paineanturi on tuote, joka käyttää edistynyttä MEMS-tekniikkaa ja on suunniteltu erityisesti kulutuselektroniikkaan ja lääketieteellisiin sovelluksiin. Paineanturi voidaan juottaa suoraan piirilevylle, mikä tuottaa tarkan ja suuren amplitudin analogisen jännitteen lähtösignaalin, joka on verrannollinen käytettyyn paineeseen.
Ominaisuudet
Mittausalue: -100kPa ~ 1000kPa
Absoluuttinen analoginen lähtö laajalla lineaarisella alueella (tyypilliset arvot 0,5–4,5 V) (huomaa: lähtöjännitettä voidaan mukauttaa)
Virtalähdejännite 5,0 V (3,3 V valinnainen)
Käyttölämpötila-alue -20 - 85 ℃
Varastointilämpötila -40 - 125 ℃
Tyypilliset sovellukset
Teollinen käyttö: painekytkimet ja pneumaattiset komponentit
Lääketieteellinen käyttö: verenpainemittari, happigeneraattori
Kodinkoneiden vesitason tunnistus: pesukoneet, astianpesukoneet, pölynimurit
Ilmanpaineen säätö: puhdastilat ja tupakointihuoneet
Muuta: Ilmanpaineen keskipaineen mittauslaite
Rakenteen suorituskyky
Paineherkkä siru: pii
Lyijylanka: kultalanka
Tiivistekuori: PPS-materiaalia
Pin: Kuparoitu kullalla
Nettopaino: noin 0,3 grammaa
Sähköiset tiedot
| Ominaista | Symboli | Min | Typ | Max | Yksikkö |
| Jännite @ Vs = 5,0 V (MCP-H10-A-sarja) | V S | 4.75 | 5 | 5.25 | VDC |
| Jännite @ Vs = 3,3 V (MCP-H10-B-sarja) | V S | 3 | 3.3 | 3.6 | VDC |
| Toimintavirta | minä o | — | 3 | mADC | |
| Tarkkuus (0 ℃ - 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC resoluutio | RES ADC | — | 24 | — | vähän |
| DAC resoluutio | RES DAC | — | 12 | — | vähän |
| Taajuus | Fsys | 1 | MHz | ||
| Vastausaika | t R | — | 2.5 | — | mS |
| Aloitusaika | — | — | 100 | — | mS |
| ESD-suojaus | — | — | 2 | — | KV |
