Absoluuttiset enimmäisluokitukset (MCP-J10)
| Parametrit | Symboli | Alue | Yksikkö |
| Analoginen syöttöjännite | VDD | -0,3 - 6,0 | V |
| Käyttölämpötila | -40-125 | ℃ | |
| Varastointilämpötila | -50-150 | ℃ | |
| Liitoksen lämpötila | 150 | ℃ | |
| ESD-herkkyys | HBM | 4 | kV |
Huomautus: Absoluuttisen enimmäisluokituksen ylittäminen voi aiheuttaa pysyviä vaurioita, ja pitkäaikainen käyttö edellä mainitulla absoluuttisella enimmäisarvolla voi vaikuttaa laitteen luotettavuuteen.
Sähköinen ominaisuus (MCP-J10)
Taulukko 1. Toiminta-ominaisuudet (VS = 5,0 Vdc, TA = 25 °C, ellei toisin mainita)
| Parametrit | Symbolii | Min | Typ | Max | Yksikkö |
| Syöttöjännite | VS | 4.75 | 5 | 5.25 | Vdc |
| Syöttövirta | minä o | — | 3 | mAdc | |
| Offset (0°C - 85°C) @ VS = 5,0 volttia | V pois päältä | 0.44 | 0.5 | 0.56 | Vdc |
| Täysi mittakaavalähtö (0°C - 85°C) @ VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Täysi mitta-alue (0 ℃ - 85 ℃) @ VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Jatka taulukkoa 1. Toiminta-ominaisuudet (VS = 5,0 Vdc, TA = 25 °C, ellei toisin mainita)
| Parametrit | Symbolii | Min | Typ | Max | Yksikkö |
| Tarkkuus (0°C - 85°C) | — | — | — | 2.5 | %V FSS |
| Vastausaika | tR | — | 2.5 | — | ms |
| Lämmittelyaika | — | — | 100 | — | ms |
| Offset-vakaus | — | — | 0.25 | — | %V FSS |

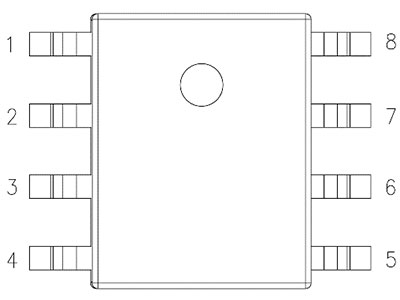

1. Pakkaus ja nastan määritelmä (MCP-J11)
| Kuvaile | EI. | Pin määritelmä | Kuvaile | |
 | 1 | N/C | vapaana | |
| 2 | OUT | ulostulo | Sen on oltava ilmassa | |
| 3 | N/C | Vapaana | ||
| 4 | GND | maadoitus | ||
| 5 | VDD | virtalähde | ||
| 6 | N/C | vapaana | ||
| 7 | SCL | Sarjakellolinja | ||
| 8 | SDA | SDA |
Taulukko 1.1 Pin-määritelmän suhde
Huomautus:
1.J10: 7&8 # nastat on ripustettava ilmaan
2.J11：2 # tappi on ripustettava ilmaan
2. Tekniset tiedot
2. Tekniset tiedot
| parametri | merkki | minimiarvo | Tyypilliset arvot | Suurin arvo | yksikkö | muistiinpanoja |
| käynnistyksen nollameille | VDDPOR | 2.8 | V | |||
| Toimintavirta | Iavdd | 2 | 3 | mA | Työtila | |
| 200 | nA | Valmimeilletilavirta | ||||
| ADC resoluutio | RAVO UUDELLEEN | 24 | Bittiä | |||
| Lähtöpaineen tarkkumeille 1,2 | ACC | 1 % | %FS | 0°C - 60°C | ||
| 1,5 % | %FS | -20°C - 70°C | ||||
| Virta päälle ajoissa | TUP | 100 | ms | säädettävä | ||
| EEPROM-tietojen säilyttäminen | Tlive | 10 | vuotta | @125℃ |
1. Tarkkumeille sisältää epälineaarisuuden, lämpötilahystereesin ja painehystereesin;
2. Täysi käyttöiän tarkkumeille permeilletuu 1000 tunnin HTOL-, LTOL-, HTSL-, THB- ja PCT-testaukseen;
2.2.I 2 C Sähköiset ominaisuudet
| Parametri | merkki | minimiarvo | Suurin arvo | yksikkö | muistiinpanoja |
| kellotaajumeille | fBsclB | 1 | MHz | R = 1K | |
| Kellon matalan pulssin huoltoaika | tBLOWB | 0.52 | us | ||
| Kellon korkean pulssin huoltoaika | tBHIGHB | 0.24 | us | ||
| SDA:n perustamisaika | tBSUDATB | 0.1 | us | ||
| SDA:n pitoaika | tBHDDATB | 0.0 | us | ||
| Perustamisaika jokaisen istunnon alussa | tBSUSTAB | 0.24 | us | ||
| Aloituskunnon huoltoaika | tBHDSTAB | 0.24 | us | ||
| Pysäytä aika, aseta aika | tBSUSTOB | 0.24 | us | ||
| Kahden viestinnän välinen aika | tBBUFB | 0.52 | us |
