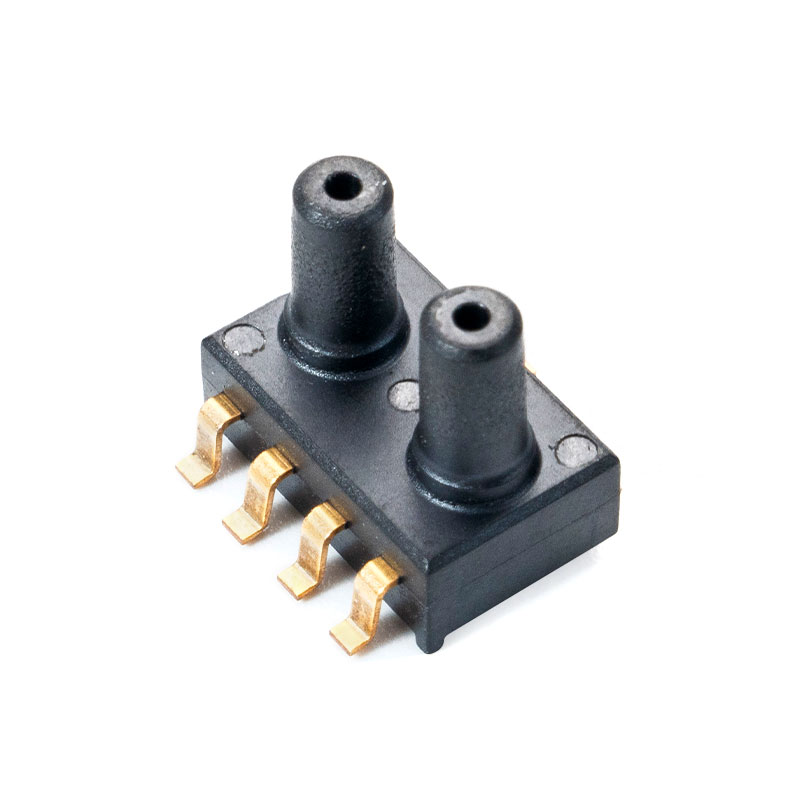

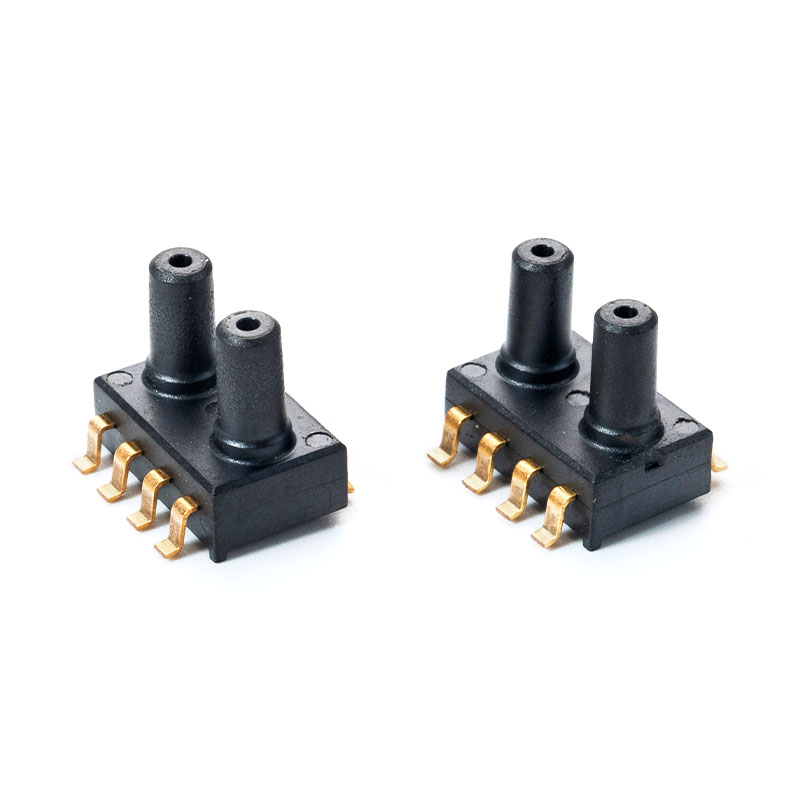

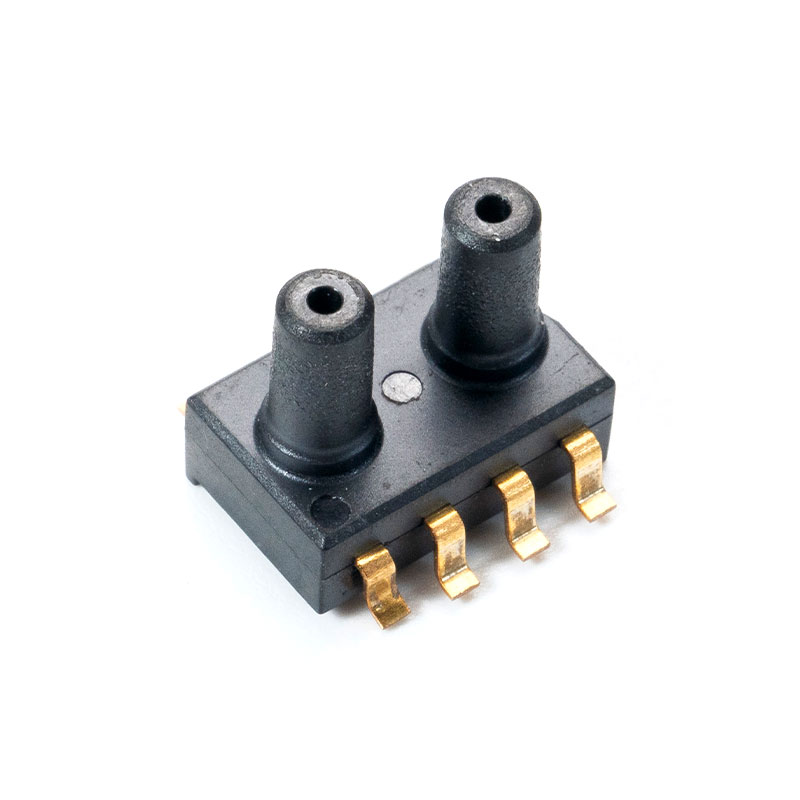

Sähköiset parametrit
| Ominaista | Symboli | Min | Typ | Max | Yksikkö |
| Vs = 5,0 V (MCP-H20-A-sarja) | V S | 4.75 | 5.0 | 5.25 | VDC |
| Vs = 3,3 V (MCP-H20-B-sarja) | V S | 3 | 3.3 | 3.6 | VDC |
| Toimintavirta | minä o | — | 3 | mA DC | |
| Tarkkuus (0 ℃ - 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC resoluutio | RES ADC | — | 24 | — | vähän |
| DAC resoluutio | RES DAC | — | 12 | — | vähän |
| Vastausaika | t R | — | 2.5 | — | ms |
| Lämpenemisaika | — | — | 100 | — | ms |
| ESD-suojaus | — | — | 2 | — | kV |
Lähtöparametrit
MCP-H20-A-sarja (virtalähdejännite: 5,0 V)
| Ominaista | Symbolii | Min | Typ | Max | Yksikkö |
| Minimipainepoikkeama (0 ℃ - 85 ℃) | V pois päältä | 0.44 | 0.5 | 0.56 | VDC |
| Täyden mittakaavan lähtö (0 ℃ - 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Täysi mitta-alue (0 ℃ - 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-sarja (virtalähdejännite: 3,3 V)
| Ominaista | Symbolii | Min | Typ | Max | Yksikkö |
| Minimipainepoikkeama (0 ℃ - 85 ℃) | V pois päältä | 0.055 | 0.1 | 0.145 | VDC |
| Täyden mittakaavan lähtö (0 ℃ - 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Täysi mitta-alue (0 ℃ - 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Paineen ja lämpötilan ominaisuudet
Taulukko 1: Painelähtöominaisuudet @ VDD = 5,0 V, T = 25 ℃ ellei toisin mainita
| Parametri | Symbolii | ehdot | Min | Typ. | Max | Yksikkö |
| Paineen mittausalue 1 | PFS | -100 | 200 | Kpa | ||
| Paineresoluutio | Paine | 0.05 | %FS | |||
| Paine Accuracy 2 | 25℃:ssa | -0,1 | 0.1 | %FS | ||
| Total Error Band 3 | TEB | 25 ℃ - 60 ℃ | -0.3 | 0.3 | %FS | |
| -40 ℃ - 85 ℃ | -1 | 1 | %FS | |||
| Pitkäaikainen drift | 1 vuoden jakson jälkeen | ±0,15 | %FS | |||
| Reflow juotosvaikutus | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Korkeapainepuoli on merkityllä puolella.
2. Suurin poikkeama ulostuloon sovitetusta parhaiten sopivasta suorasta (BFSL) mitattuna painealueella 25 C:ssa. Sisältää kaikki paineen epälineaarisuudesta, hystereesistä ja toistumattomuudesta johtuvat virheet.
3. Kokonaispaineen virhealue sisältää kaikki tarkkuusvirheet, lämpövirheet kompensoidulla lämpötila-alueella sekä mittausalueen ja offset-kalibrointitoleranssit. Ihanteellisen anturin ulostulon saavuttamiseksi tulopaineen ja lämpötilan suhteen TEB-arvot ovat voimassa vain kalibroidulla syöttöjännitteellä.
Taulukko 2: Lämpötilan lähtöominaisuudet @ VDD = 5,0 V, T = 25 °C, ellei toisin huomauta
| Parametri | Symbolii | ehdot | Min | Tyyppi.. | Max | Yksikkö |
| Käyttölämpötila | T OP | -20 | 85 | ℃ | ||
| Lämpötilan absoluuttinen tarkkuus | -10 ℃ - 50 ℃ | ±1,0 | ℃ | |||
| Suurin virhe teholla | Virtalähde 1,8 V - 5,5 V | ±0,1 | ℃ | |||
| Lähtötietojen lämpötilaresoluutio | 0.01 | ℃ |
Sähköiset ominaisuudet
Taulukko 3: DC-ominaisuudet @VDD=5,0 V, T=25℃, ellei toisin huomauta
| Parametri | Symboli | ehdot | Min | Typ. | Max | Yksikkö |
| Keskimääräinen toimintavirta | minä DDAVP | Yksi konversio sekunnissa | 4.5 | 6.4 | μA | |
| Huippuvirta | minä HUminäPPU | Paineen muunnos | 1.5 | mA | ||
| Lämpötilan muunnos | 0.95 | mA | ||||
| Valmiustilan syöttövirta | minä DDSTB | 25℃ lämpötilassa | 0.2 | μA | ||
| Sarjadatan kellotaajuus | f SCLK | minä 2 C-protokolla, vetovastus 4,7k | 100 | 400 | kHz | |
| Digitaalinen tulo korkea jännite | VIH | 0.8 | V | |||
| Digitaalitulon matala jännite | VIL | 0.2 | V | |||
| Digitaalinen lähtö korkea jännite | V OH | minäO = 0.5 mA | 0.9 | V | ||
| Digitaalinen lähtö matala jännite | V OL | minäO = 0.5 mA | 0.1 | V | ||
| minänput Capacitance | C minäN | 10 | pF | |||
| minä2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absoluuttinen maksimiluokitus
Taulukko 4: Absoluuttinen enimmäisluokitus
| Parametri | Symboli | ehdot | Min | Max | Yksikkö |
| Ylipaine | P MAX | 3X | |||
| Syöttöjännite | V DD | -0.3 | 6.5 | V | |
| Liitäntäjännite | V JOS | -0.3 | VDD 0.3 | V | |
| Varastointilämpötila-alue | T STG | -40 | 150 | ℃ | |
| Suurin juotoslämpötila | T MS | 10 sekuntia maksimi | 250 | ℃ | |
| ESD-luokitus | Ihmisen kehon malli | -2 | 2 | kV |
Pitkäaikainen altistuminen enimmäisluokitusolosuhteille voi vaikuttaa laitteen luotettavuuteen.
