Wholesale MCP-J20 Absoluuttinen paineanturi
Kotiin / Tuote / Painetyyppi / Absoluuttinen paineanturi / MCP-J20 Absoluuttinen paineanturi
KATEGORIAT
MCP-J20 Absoluuttinen paineanturi
  • MCP-J20 Absoluuttinen paineanturi
  • MCP-J20 Absoluuttinen paineanturi
  • MCP-J20 Absoluuttinen paineanturi

MCP-J20 Absoluuttinen paineanturi

Kuvaus
Anturimarkkinat ovat tuoneet markkinoille kalibroidut absoluuttisen paineen anturituotteet. MCP-J20-sarja on suunniteltu paineen siirtoon autojen ja moottoripyörien imusarjassa
Tämä tuote käyttää autoteollisuuden signaalinkäsittelysiruja MEMS-ydinlähdön kalibroimiseen ja kompensoimiseen, ja se voi muuntaa painesignaalit 10 kPa:sta 1000 kPa:iin analogisiksi lähtösignaaleiksi mukautetulla lähtöalueella (0–5 V). Samalla kun varmistetaan tuotteen erinomainen luotettavuus, kaksi sirua on integroitu ja pakattu, mikä pienentää huomattavasti pakkauskokoa. Samaan aikaan ilmastoitu tuote voi tarjota vakiolähdön lämpötila- ja tarkkuusalueella, jolloin asiakkaiden ei tarvitse kalibroida anturin.

Ominaista

Suurin virhe 0 °C - 85 °C on 2,5 %
Sopii hyvin mikroprosessoreihin tai mikrokontrolleripohjaisiin järjestelmiin
Erittäin pieni pinta-asennuspakkaus
Lämpötila-alue: -40 °C - 125 °C
Alue J20 (A) 10 kPa ~ 1 000 kPa valinnainen J20 (B) 10 kPa ~ 400 kPa
Suhteellinen/absoluuttinen analogiajännitelähtö

Tyypillisiä sovelluksia

Autosovellukset (sarjapaineen mittaus)
Teollinen ohjaus
Moottoripyörän painesovellus
Hybridi- ja uudet energiatyhjiöavusteiset anturit
CNG-kaasun paineen tunnistus
Painemittari

Ota yhteyttä Yhdysvaltoihin
PREV：MCP-J20A, J20B, J20C Absoluuttinen paineanturi
SEURAAVA：MCP-J10, J11, J12 Absoluuttinen paineanturi

Yleiskatsaus

MCP-J20-sarjan paineanturi käyttää MEMS-pietsoresistiivistä sydäntä paineherkänä elementtinä, joka tuottaa raakasignaalin, joka on verrannollinen ympäristön paineeseen. Ilmastointisiru, jossa on sisäänrakennettu 16-bittinen ADC, ohjaa herkkää komponenttia ja vahvistaa, kompensoi ja linearisoi alkuperäisen signaalin tuottaakseen analogisen jännitteen lähtösignaalin, joka on lineaarisesti suhteessa käytettyyn paineeseen.。



Siirtotoiminto

OUT = A × P B
huomio:
OUT on analoginen lähtöjännite, mitattuna voltteina;
P on painearvo, absoluuttinen paine, kPa;
Katso alla olevasta taulukosta A ja B.

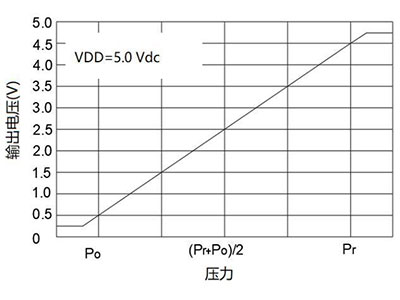

Kuva 3.1 Simuloitu lähdön siirtotoiminto

Tuotteen malli Alue (kPa) Lähtöjännitealue (V) Vahvistus ja offset
Po Pr OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
