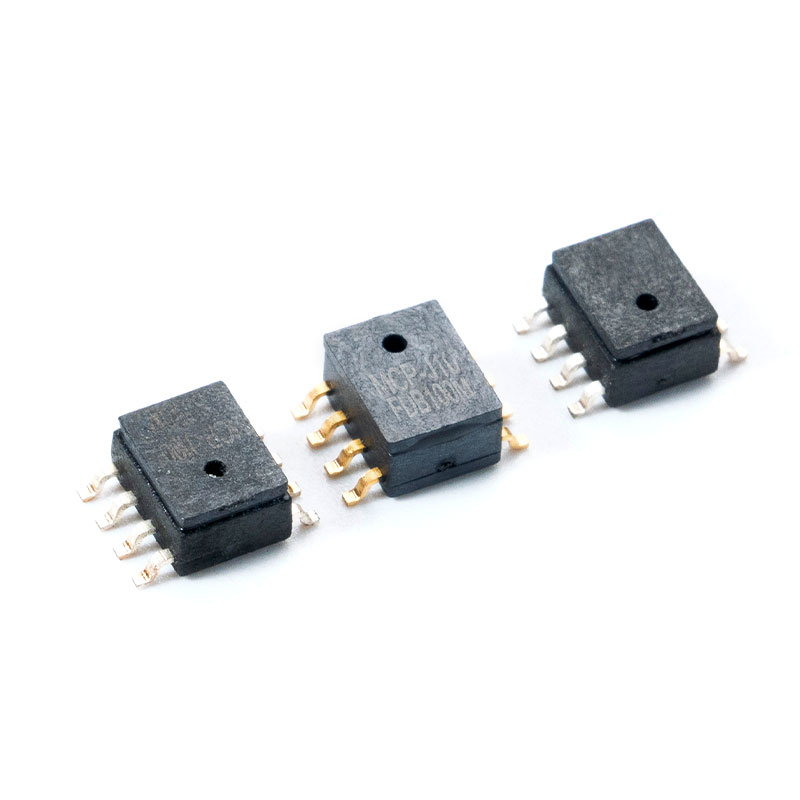

Mikä on absoluuttisen paineen anturi?

An absoluuttisen paineen anturi on anturi, joka mittaa painetta suhteessa täydelliseen tyhjiöön (0 Pa), eikä suhteessa ilmakehän tai mihinkään muuhun vertailupaineeseen. Tämä tekee siitä poikkeavan perusteellisesti mittari- tai differentiaalisensoreista ja sopii ainutlaatuisesti sovelluksiin, joissa ilmakehän vaihtelut aiheuttaisivat ei-hyväksyttäviä mittausvirheitä. Ilmailun korkeusmittauksesta teollisiin LVI-järjestelmiin, absoluuttisen paineen anturit ovat tarkkuusmittaustekniikan kulmakivi.

Tämä opas kattaa kaiken, mitä insinöörit, hankintaasiantuntijat ja järjestelmäintegraattorit tarvitsevat – toimintaperiaatteista ja vertailutiedoista sovelluskohtaisiin valintakriteereihin ja edullisiin toteutusvaihtoehtoihin.

1. Kuinka absoluuttisen paineen anturi toimii?

1.1 Toimintaperiaate

An absoluuttisen paineen anturi sisältää suljetun vertailukammion, joka on tyhjennetty lähes täydelliseen tyhjiöön (tyypillisesti <10-3 Pa). Tunnistinkalvo, joka on yleensä valmistettu piistä, ruostumattomasta teräksestä tai keraamisesta, taipuu vasteena toiselle puolelle kohdistettuun prosessipaineeseen. Tämä mekaaninen taipuma muunnetaan sähköiseksi signaaliksi käyttämällä yhtä useista siirtomenetelmistä:

• Pietsoresistinen : Kalvon venymämittarit muuttavat vastusta suhteessa taipumiseen. Yleisin MEMS-pohjaisissa antureissa korkean herkkyyden ja alhaisten kustannusten vuoksi.
• Kapasitiivinen : Taipuma muuttaa kapasitanssia kalvon ja kiinteän elektrodin välillä. Tarjoaa erinomaisen pitkäaikaisen vakauden ja alhaisen lämpötilan poikkeaman.
• Pietsosähköinen : Luo varauksen dynaamisen paineen alaisena. Soveltuu parhaiten nopeisiin transienttimittauksiin, ei staattiseen paineeseen.
• Resonoiva : Paine muuttaa värähtelevän elementin resonanssitaajuutta. Suuri tarkkuus, mutta korkeammat kustannukset.

Lähtöä käsitellään sitten sisäänrakennetuilla ASIC-piireillä, jotka tarjoavat lämpötilan kompensoinnin, nollapoikkeaman korjauksen ja signaalin vahvistuksen – tuottaen kalibroidun analogisen (0–5 V, 4–20 mA) tai digitaalisen (I²C, SPI) lähdön.

1.2 Absoluuttinen vs. mittari vs. erotus – keskeiset erot

Anturityyppien välisen eron ymmärtäminen on ratkaisevan tärkeää oikean järjestelmän suunnittelun kannalta. Vaikka mittarianturit mittaavat painetta suhteessa ympäröivään ilmakehään ja eroanturit vertaavat kahta prosessipainetta, an absoluuttisen paineen anturi vs gauge pressure sensor vertailu paljastaa perustavanlaatuisen vertailupisteeron, joka vaikuttaa mittaustarkkuuteen vaihtelevan korkeuden tai ilmaston vaihteluissa.

1.3 Miksi tyhjiöviittauksella on merkitystä

Suljettu tyhjiön vertailukammio mahdollistaa absoluuttisen mittauksen. Toisin kuin mittarianturit, jotka käyttävät ilmakehään avointa tuuletusaukkoa, an absoluuttisen paineen anturi on immuuni barometriselle ajautumiselle, korkeuden vaihtelulle ja vuodenaikojen ilmakehän muutoksille. Tämä ei ole neuvoteltavissa sovelluksissa, kuten lentokorkeusmittauksessa, jossa 1 hPa:n painevirhe korkeudessa voi johtaa ~8,5 metrin korkeusvirheeseen – kriittinen turvamarginaali valvotussa ilmatilassa.

Lääketieteellisissä ventilaattoreissa ja infuusiopumpuissa absoluuttisen paineen mittaus varmistaa, että sairaalan korkeus tai ympäristön paineen muutokset kuljetuksen aikana eivät vaikuta lääkkeen antamiseen ja hengitystukeen.

2. Absoluuttisen paineen anturi vs. mittauspaineanturi — syvä vertailu

2.1 Side-by-Side teknisten tietojen vertailu

Kun arvioit an absoluuttisen paineen anturi vs gauge pressure sensor , insinöörien on otettava huomioon vertailupisteen lisäksi myös se, miten kukin tyyppi toimii keskeisten metrologisten parametrien välillä. Alla olevassa taulukossa on yhteenveto tyypillisistä teknisistä tiedoista vastaaville MEMS-pohjaisille laitteille alueella 0–10 baaria:

2.2 Milloin valita absoluuttinen ylimitta

Valitse an absoluuttisen paineen anturi milloin:

• Sovellus toimii vaihtelevissa korkeuksissa tai paikoissa erilaisilla ilmanpaineilla (esim. mobiililaitteet, lentokoneet, droonit).
• Säännösten noudattaminen edellyttää mittausten jäljitettävyyttä absoluuttiseen standardiin (SI-yksikkö: Pascal) – yleistä lääketieteen ja ilmailun sertifioinnissa.
• Tarvitaan tyhjiön valvontaa tai aliatmosfääristä prosessiohjausta (esim. puolijohteiden valmistus, pakastekuivaus).
• Pitkäaikainen tiedonkeruu vaatii vakaan, ajautumattoman perusviivan, johon päivittäiset säämuutokset eivät vaikuta.

Mittarianturit ovat edelleen ensisijainen valinta suljetun kierron hydraulisissa ja pneumaattisissa järjestelmissä, joissa suhteellinen paine ilmakehään on olennainen tekninen määrä (esim. renkaiden täyttö, kattilan paine).

2.3 Yleisiä väärinkäsityksiä

• Väärinkäsitys: "Absoluuttiset anturit lukevat 0:n ympäristössä." – He eivät. Merenpinnalla absoluuttinen anturi lukee ~101.325 kPa. Vain mittarin anturi näyttää nollaa ympäristössä.
• Väärinkäsitys: "Absoluuttiset anturit ovat aina tarkempia." — Tarkkuus riippuu suunnittelusta ja kalibroinnista, ei vertailutyypistä. Mittarianturit voivat saavuttaa yhtä suuren tai paremman tarkkuuden suhteellisissa mittauksissa.
• Väärinkäsitys: "Voit muuttaa mittarianturin absoluuttisiksi lisäämällä ilmanpainetta." — Tämä toimii vain, jos ilmanpaine on tiedossa ja vakaa, mikä kumoaa tarkoituksen liikkuvissa tai korkealla sijaitsevissa sovelluksissa.

3. Toimialan tärkeimmät sovellukset

3.1 Absoluuttisen paineen anturi korkeusmittarisovelluksiin

The absoluuttisen paineen anturi for altimeter applications on yksi teknisesti vaativimmista käyttötapauksista. Lentokoneiden korkeusmittarit perustuvat sisäänternational Standard Atmosphere (ISA) -malliin, joka määrittelee ennustettavan paine-korkeussuhteen: paine laskee noin 1,2 hPa 10 metrin nousua kohti merenpinnan tasolla.

Sertifioidussa avioniikassa antureiden on täytettävä DO-160G-ympäristöstandardit ja RTCA/DO-178C-ohjelmiston vakuutustasot. Keskeisiä teknisiä tietoja ovat:

• Painealue: 10–110 kPa (kattaa korkeudet -500 m - ~30 000 m)
• Resoluutio: <1 Pa (vastaa ~8 cm:n korkeusresoluutiota)
• Lämpötilan kompensointi: -55°C - 85°C
• Iskun- ja tärinänkestävyys MIL-STD-810 mukaan

Kuluttajaluokan droneissa ja UAV:issa käytetään halvempia MEMS-barometrisia antureita (esim. 24-bittinen resoluutio, I²C-liitäntä), jotka saavuttavat edelleen <±1 metrin korkeuden tarkkuuden tyynissä olosuhteissa, mikä riittää automaattiseen lennonhallintaan ja kotiinpaluutoimintoihin.

3.2 Absoluuttisen paineen anturi LVI-järjestelmille

In absoluuttisen paineen anturi for HVAC systems , ensisijainen tehtävä on valvoa kylmäaineen painetta kompressoripiireissä, ilmankäsittelyyksiköiden (AHU) syöttö- ja paluuliitännöissä sekä rakennusautomaatiojärjestelmissä (BAS). Toisin kuin suodattimen paine-eron valvonta (jossa käytetään eroantureita), kylmäainepiirin hallinta vaatii absoluuttisen paineen laskeakseen kylmäaineen tulistuksen ja alijäähdytyksen tarkasti paineentalpiakaavioiden (P-H) avulla.

3.3 Lääketieteelliset laitteet

Lääketieteellinen luokka absoluuttisen paineen anturit on upotettu hengityslaitteisiin, anestesiakoneisiin, infuusiopumppuihin, verenpainemittareihin ja dialyysilaitteisiin. Sääntelyvaatimukset (IEC 60601-1, ISO 80601) edellyttävät nesteen kanssa kosketuksissa olevien materiaalien bioyhteensopivuutta, sähkömagneettista yhteensopivuutta (EMC) ja tiukkaa kalibroinnin jäljitettävyyttä.

Tärkeimmät lääketieteelliset anturin ominaisuudet:

• Tarkkuus: ±0,1 % FS tai parempi, NIST-jäljitettävällä kalibroinnilla
• Pitkäaikainen ajautuminen: <±0,05 % FS/vuosi
• Välineiden yhteensopivuus: suolaliuos, happi, anestesiakaasuseokset
• Lähtö: Digitaalinen (I²C/SPI) sisäisellä lämpötilan kompensoinnilla suositeltavin nykyaikaisissa sulautetuissa arkkitehtuureissa

3.4 Autojärjestelmät

Autoteollisuuden sovellukset absoluuttisen paineen anturit Sisältää jakoputken absoluuttisen paineen (MAP) anturit, rengaspaineen valvontajärjestelmät (TPMS, vaikka ne ovat tyypillisesti mittareita), turboahtimen ahtopainetta ja polttoainesäiliön höyrynpainetta. MAP-anturit ovat kriittisiä moottorin ohjausyksikön (ECU) polttoaineen ruiskutuksen ja sytytyksen ajoituksen laskennassa. Niiden on selviydyttävä AEC-Q100 Grade 1 -luokituksen (−40 °C - 125 °C), korkea tärinä ja altistuminen polttoainehöyryille.

• Toiminta-alue: 10–400 kPa absoluuttinen (kattaa tyhjäkäynnin tyhjiön maksimitehostukseen)
• Lähtö: Ratiometrinen analoginen (0,5–4,5 V) tai digitaalinen SENT-protokolla
• Vasteaika: <1 ms dynaamisille moottoritapahtumille

3.5 Edullinen absoluuttinen paineanturi Arduino-projekteihin

Avoimen lähdekoodin laitteistojen nousu on luonut vahvaa kysyntää a edullinen absoluuttinen paineanturi Arduino -yhteensopiva ratkaisu. Nämä anturit – tyypillisesti MEMS-barometriset laitteet, joissa on I²C- tai SPI-lähtö – mahdollistavat sääasemat, korkeusloggerit, sisänavigoinnin ja drone-projektit pienin kustannuksin.

Suositut Arduino-ekosysteemeissä käytetyt absoluuttiset MEMS-barometriset anturit tarjoavat:

• Painealue: 300–1100 hPa (kattaa korkeudet -500 m - ~9 000 m)
• Liitäntä: I²C (400 kHz nopea tila) tai SPI
• Resoluutio: 24-bittinen ADC, <0,18 Pa:n resoluutio erittäin korkearesoluutiotilassa
• Syöttöjännite: 1,8–5 V (3,3 V logiikkayhteensopiva)
• Paketti: LGA-8, QFN tai Breakout-moduuli prototyyppien tekemiseen
• Virrankulutus: <1 µA lepotilassa (kriittinen akkukäyttöisille IoT-solmuille)

4. Oikean absoluuttisen paineen anturin valinta

4.1 Tärkeimmät arvioitavat tiedot

Oikean valitseminen absoluuttisen paineen anturi vaatii systemaattista arviointia useiden eritelmien ulottuvuuksien kautta. Insinöörien tulisi välttää ylimäärittämistä (joka aiheuttaa kustannuksia) ja alimäärittelyä (joka aiheuttaa kenttävirheitä).

4.2 Arduinon ja sulautettujen järjestelmien valintakriteerit

a edullinen absoluuttinen paineanturi Arduino tai sulautettu mikro-ohjainsovellus, prioriteetti siirtyy kohti rajapintojen yhteensopivuutta, virrankulutusta ja muotokerrointa. Harkitse:

• Liitäntäjännitetasot : Varmista, että I²C/SPI-logiikkatasot vastaavat MCU:ta (3,3 V tai 5 V). Monet MEMS-anturit ovat 3,3 V:n alkuperäisiä; käytä tasonsiirtimiä, jos liität 5 V Arduino Unoon.
• Kirjaston tuki : Vahvistettu Arduino-kirjaston saatavuus vähentää huomattavasti kehitysaikaa.
• Chip-lämpötila-anturi : Useimmat MEMS-barometriset anturit sisältävät integroidun lämpötila-anturin kompensointia ja kaksitoimista valvontaa varten.
• Näytteenottotaajuus : Sääasemille 1 Hz riittää. Korkeuden pitämiseen UAV:issa tarvitaan 25–100 Hz.
• Lepotila ja valmiustila : Välttämätön akkukäyttöisille sovelluksille, jotka on tarkoitettu vuosien käyttöön kolikkokennoissa tai pienissä LiPo-pakkauksissa.

4.3 Hinta vs suorituskyky kompromisseja

Kustannukset an absoluuttisen paineen anturi vaa'at tarkkuudella, sertifioinneilla, mediayhteensopivuudella ja pakkauksella. Näiden kompromissien ymmärtäminen auttaa hankintatiimejä ja järjestelmäarkkitehtejä tasapainottamaan budjetin ja suunnitteluvaatimukset.

5. Tietoja MemsTechistä — Luotettu MEMS-paineanturikumppanisi

5.1 Perustettu Wuxissa, rakennettu innovaatioita varten

Vuonna 2011 perustettu Wuxin kansallisessa hi-tech-alueella – Kiinan IoT-innovaatioiden keskuksessa – sijaitseva MemsTech on MEMS-paineanturien tutkimukseen ja kehitykseen, tuotantoon ja myyntiin erikoistunut yritys. Wuxin kansallinen hi-tech-alue on vakiinnuttanut asemansa yhdeksi Aasian johtavista puolijohde- ja MEMS-tuotannon ekosysteemeistä, ja se tarjoaa MemsTechille pääsyn edistyneisiin valmistusresursseihin, tutkimuskumppanuuksiin ja toimitusketjun infrastruktuuriin, joka on kriittinen suuren volyymin ja korkealaatuisen anturituotannon kannalta.

5.2 Tarjotut tuotteet ja toimialat

MemsTech absoluuttisen paineen anturi tuotelinja kattaa laajan valikoiman painealueita, tuotantotyyppejä ja pakkausvaihtoehtoja, jotka on suunniteltu palvelemaan B2B-asiakkaita:

• Lääketieteellinen : Anturit, jotka on suunniteltu hengityslaitteille, infuusiojärjestelmille ja diagnostisille instrumenteille – ISO 13485 -laatuvaatimusten mukaiset.
• Autoteollisuus : MEMS-paineanturit, jotka täyttävät AEC-Q100 Grade 1 -vaatimukset jakotukin paineen, polttoainehöyryn ja jarrujärjestelmän valvontaan.
• Kuluttajaelektroniikka : Kompaktit, vähän virtaa kuluttavat MEMS-anturit älypuhelimille, kodin älylaitteille, puetettaville laitteille ja IoT-solmuille.

5.3 Miksi hankintatiimit ja tukkumyyntikumppanit valitsevat MemsTechin?

• Ammattimainen T&K-kyky : Sisäinen MEMS-suunnittelu ja prosessisuunnittelu mahdollistavat räätälöidyt ratkaisut OEM- ja ODM-asiakkaille.
• Tieteellinen tuotannonhallinta : ISO-ohjatut tuotantolinjat tilastollisella prosessiohjauksella (SPC) varmistavat tasaisen tuoton ja laadun mittakaavassa.
• Tiukka pakkaus ja testaus : Jokainen anturi läpikäy täydellisen kalibroinnin ja toimintatestin ennen toimitusta, ja valinnainen 100 % HTOL (High-Temperature Operating Life) -seulonta on saatavilla.
• Kilpailukykyinen hinnoittelu : Vertikaalisen integroinnin ja volyymituotannon tehokkuuden ansiosta MemsTech voi toimittaa korkean suorituskyvyn, kustannustehokkaita tunnistusratkaisuja, jotka vähentävät järjestelmän kokonaiskustannuksia luotettavuudesta tinkimättä.

6. Usein kysytyt kysymykset (FAQ)

Q1: Mikä on perustavanlaatuinen ero absoluuttisen paineen anturin ja mittauspaineanturin välillä?

An absoluuttisen paineen anturi mittaa painetta suhteessa täydelliseen tyhjiöön (0 Pa). Mittaripaineanturi mittaa painetta suhteessa paikalliseen ilmanpaineeseen, joka vaihtelee korkeuden ja sään mukaan. Tämän seurauksena an absoluuttisen paineen anturi vs gauge pressure sensor vertailu osoittaa, että absoluuttiset anturit tarjoavat vakaan, sijainnista riippumattoman mittauksen, kun taas mittarianturit ovat tarkoituksenmukaisempia, kun kiinnostava tekninen määrä on ympäristön paineen ylä- tai alapuolella, kuten renkaiden täyttö tai säiliön paine suhteessa ilmakehään.

Q2: Kuinka absoluuttisen paineen anturi toimii korkeusmittarisovelluksessa?

Vuonna an absoluuttisen paineen anturi for altimeter applications , anturi mittaa todellisen ilmanpaineen ilma-aluksessa tai UAV:n nykyisellä korkeudella. Käyttämällä ISA (International Standard Atmosphere) -mallia, jossa paine laskee noin 1,2 hPa 10 metrin nousua kohti matalilla korkeuksilla, järjestelmä muuntaa painelukemat korkeusarvoiksi. Anturin sisällä oleva suljettu tyhjiöreferenssi varmistaa, että matkustamon paineet tai paikallinen sää eivät vaikuta tähän mittaukseen, mikä tarjoaa vakaan ja toistettavan korkeussignaalin lennonohjausjärjestelmille.

Q3: Voidaanko edullista absoluuttista paineanturia käyttää Arduinon kanssa tee-se-itse-korkeuden mittaamiseen?

Kyllä. A edullinen absoluuttinen paineanturi Arduino -yhteensopiva MEMS-laite – tyypillisesti 24-bittinen I²C-barometrinen anturi – voi saavuttaa paremman korkeusresoluution kuin 0,5 m tyynessä ilmassa. Arduino lukee raakapainetiedot I²C:n kautta, käyttää hypsometristä kaavaa (tai yksinkertaistettua ISA-likiarvoa) ja tulostaa korkeuden metreinä. Parhaan tuloksen saavuttamiseksi suorita paikallinen maanpinnan paineen kalibrointi ennen jokaista harjoitusta, koska absoluuttinen paine merenpinnalla vaihtelee päivittäin ±2–3 hPa sään vuoksi, mikä tarkoittaa ±17–25 metrin korkeusvirhettä ilman korjausta.

Q4: Mitkä tiedot ovat kriittisimpiä valittaessa absoluuttista paineanturia LVI-järjestelmiin?

varten absoluuttisen paineen anturi for HVAC systems sovelluksissa kriittisimmät tekniset tiedot ovat: (1) painealue — on katettava koko kylmäaineen käyttöpaine, mukaan lukien transientit; (2) mediayhteensopivuus —kostuneiden materiaalien on oltava yhteensopivia kylmäaineiden, kuten R-410A, R-32 tai R-134a, kanssa; (3) kokonaisvirhealue (TEB) koko käyttölämpötila-alueella; (4) lähtöliitäntä —4–20 mA:n virtasilmukka on suositeltava pitkille kaapeleille rakennusjärjestelmissä; ja (5) tunkeutumissuojaus — IP67 vähintään kosteudelle ja puhdistusaineille alttiina oleville laitehuoneympäristöille.

Kysymys 5: Kuinka absoluuttinen paineanturi säilyttää tarkkuuden koko käyttöikänsä?

Pitkäaikainen vakaus an absoluuttisen paineen anturi riippuu suljetun alipainereferenssikammion eheydestä, kalvomateriaalin virumiskestävyydestä ja ASIC-kompensointialgoritmin laadusta. Laadukkaat MEMS-anturit saavuttavat pitkän aikavälin vakauden ±0,1 % FS vuodessa tai paremman. Sertifioidun tarkkuuden säilyttämiseksi anturit on kalibroitava säännöllisesti uudelleen – tyypillisesti 1–3 vuoden välein sovelluksen säädösvaatimuksista riippuen. Kriittisissä sovelluksissa (lääketiede, ilmailu) valmistajien tulee toimittaa NIST-jäljitettävät kalibrointitodistukset ja julkaistut poikkeaman karakterisointitiedot.

Viitteet

• Fraden, J. (2016). Nykyaikaisten antureiden käsikirja: fysiikka, mallit ja sovellukset (5. painos). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Kansainvälinen sähkötekninen komissio. (2005). IEC 60770-1: Lähettimet käytettäväksi teollisuusprosessien ohjausjärjestelmissä – Osa 1: Suorituskyvyn arviointimenetelmät . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). MEMS & Sensors Market Report . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Ilmassa olevien laitteiden ympäristöolosuhteet ja testausmenettelyt . RTCA, Inc.
• Kansalliset soittimet. (2022). Paineanturin perusteet: Anturityypit ja valintaopas . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: BMP390 paineanturin tietolehti . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Kansainvälinen standardointijärjestö. (2016). ISO 13485:2016 – Lääketieteelliset laitteet – Laadunhallintajärjestelmät . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Vikamekanismiin perustuva jännitystestin kelpoisuus integroiduille piireille . Automotive Electronics Council.
